輪胎行業的條碼質量追溯解決方案

一、 概述

隨著輪胎企業的快速發展，輪胎企業信息化也在不斷提高。輪胎行業條碼質量追溯管理系統是在這樣的背景下應運而生的。它將條形碼自動識別技術運用到輪胎的采購、生產、倉儲、銷售、售后等一系列環節，實時數據掃描方式進行采集，大大提高企業數據采集的及時性和準確性，強大的后臺處理能力可以為企業提供第一手的數據，進行進行決策分析，從而實現了輪胎自成型工序開始的條碼管理，到產品完工入庫全過程管理，以及售后實時問題跟蹤處理。通過胎號和產品編號，快速進行質量追溯管理，同時也與鯤鵬智能ERP系統相輔相成共同提升企業信息化程度，為企業經營決策提供基礎數據指導。

二、 效益分析

2.1 未使用質量追溯管理系統存在如下缺陷：

國內大部分企業都已實現了ERP系統化管理，但將條碼化質量追溯管理應用到輪胎成型、硫化、質檢、倉儲、售后、理賠等環節的企業可以說鳳毛麟角。因為缺乏良好的信息載體及數據采集方式，所以常存在下列問題：

1. ERP數據來源：

ERP數據通常依靠人工收集，人工錄入，數據收集及錄入過程不僅出錯率高而且及時性差。

2. 生產數據分析及質量追溯：

由于生產數據采集的及時性較差，不能及時的對生產數據進行分析。例如：機臺產量、產品合格率等進行分析，不利于提高產品質量，較難滿足質量追溯的要求。

3. 倉儲物流效率低：

倉儲物流出/入庫效率較低，庫存信息的準確率低，人工抄錄胎號準確率低，工作強度大。

4. 售后理賠依據：

由于售前數據采集準確率低，因此無法準確掌握產品流向，無法為產品的理賠及防竄貨提供有力依據，理賠金額較大。

5. 企業信息共享：

企業內部信息共享不及時，市場查詢及反饋較遲緩。

總之，輪胎行業條碼質量追溯管理系統旨在為企業解決上述相關問題，條碼質量追溯管理系統勢在必行，刻不容緩。

2.2 采用條碼質量追溯管理系統，能幫助企業達到如下預期效益：

1.為企業提供更為準確、實時的數據來源

實時掃描的數據采集方式和實時傳輸?shù)耐ㄓ嵎绞娇梢蕴岣呱a(chǎn)、銷售、倉儲及物流數據的準確性、及時性和真實性。

2.實現輪胎質量追溯的目的

可以通過對采集所得數據的查詢，了解輪胎在生產、質檢、倉儲、物流、及市場流向等方面的信息，從而實現輪胎質量追溯的目的。

例如通過掃描輪胎條碼或者錄入胎號任意一個信息，即可查詢得出該輪胎的胎品信息（規格、層級、花紋）、胎胚有誰在何時成型、硫化由誰在何時進行、質檢是否合格、何時入到哪個倉庫由誰操作、何時銷售發貨以及發往哪個地區的客戶等。

3.有助于企業對影響輪胎質量的因素進行分析

通過對車間、班組、機臺以及個人的產品合格率進行查詢分析，有助于企業及時找出影響輪胎質量的因素。

4.提高產品合格率

本系統各工序間的提醒和預警功能有助于減少出錯幾率，提高產品合格率。例如胎胚硫化提醒可以避免放錯胎胚、膠囊使用次數提醒有助于操作人員及時更換硫化膠囊。

5.提高生產線及倉儲物流的運行效率

實時掃描、傳輸?shù)臄?shù)據采集方式，不僅減少了多次紙筆記錄過程的出錯幾率（例如輪胎出庫時人工抄錄胎號不僅準確率低而且效率也不高）而且大大提高了數據的準確率及整體運行效率。

6.提高經銷商質量追溯管理的信息化程度，推進與經銷商的合作

通過經銷商客戶端的實施，方便經銷商對輪胎的質量追溯管理，從而推進企業與經銷商的進一步合作

6. 對竄貨及偽劣現象的有效管控并為售后理賠提供有力依據

對出庫信息的質量追溯管理以及質量追溯模塊的實施可以對輪胎的流向進行記錄和查詢，可以對竄貨及偽劣現象實現有效管控并為輪胎的售后理賠提供有力的依據。

8.可在條碼系統基礎上擴展接口實現高效的自動化質量追溯管理。

條碼賦予了輪胎唯一的身份ID，這使得全方位掃描，全自動分揀，倉庫立體作業系統有了可靠的數據判別依據。

三、 追溯解決方案

3.1  追溯采集方案

為確保追溯信息的完整性、數據采集的高效性、準確性以及數據采集的可行性，追溯數據采集將采用條碼技術以及布局合理的采集點來完成追溯信息的采集。

3.1.1  條碼規則

通過條碼掃描可實現數據的快速、準確的采集，為了結合條碼掃描采集，XXXX需要形成自己的產品條碼規則 、關鍵物料的條碼規則以及單件產品的胎號條碼規則，形成的物料條碼中包含追溯件的關鍵物料代號、供應商代號等信息。

3.1.2  條碼生成規則

通過配置條碼生成規則，如前綴代號、起始序號、生成數量等，系統可實現快速、批量的生成所需的條碼，并實現條碼的導出與打印，以此可大大縮減條碼管理的工作量，同時針對產品、物料以及胎號可按不同規則生成條碼。

3.1.3  采集點布局

確保追溯信息的完整性以及采集效率的高效性，系統實施過程中將設計完整的采集點布局以完成數據的采集。涉及XXXX采集點的布局將根據實際應用場景以及采集內容，調研時展開采集點評估，最后形成完整的采集點布局圖。

3.2  追溯信息采集內容

結合客戶需求，并確保質量追溯數據的貫通，質量信息的完整性，以及按照胎號快速售后服務處理。系統將采集生產過程5M1E信息以及影響產品質量的關鍵信息，采集內容如下：

Ø 生產計劃訂單信息

Ø 供應商物料批次信息

Ø 進貨檢驗報告

Ø 制造過程5M1E（人、機、料、法、環、測）

Ø 制造過程檢驗信息

Ø 不合格品處理信息（含進貨檢驗及制造過程）

3.2.1  生產計劃訂單信息采集

系統具備生產計劃管理功能，包含了訂單號、生產指令號等信息，系統支持計劃的在線制定、審核與發布，并可導出至EXCEL。系統可通過集成現有訂單管理系統，采用定時自動或手動刷新導入生產訂單及批次信息，為質量追溯貫通客戶訂單、生產批次以及產品編號的銜接。

3.2.2  進貨檢驗信息采集

在進貨時，就為物料編制物料條碼，在進貨檢驗環節IQC需要按批次記錄物料名稱、物料批次、供應商名稱、來料數、抽檢數、抽檢檢驗數據信息、檢驗的合格狀態等信息，當檢驗發現物料不良時需要明確記錄物料的不良項以及批次不良的處理結果，包括挑件、退回供方或降級使用等，當在制造過程或售后發現物料不良后可通過胎號快速追溯到進貨檢驗報告、不合格處理結論以及庫存量等。

3.2.3  制造過程信息（5M1E）采集

追溯過程中為了還原生產環境，挖掘產生產品質量異常的原因，需要在生產過程中采集制造過程的5M1E信息，包括人、機、料、法、環、測等，系統在采集過程中將按采集點布局進行采集，采集內容及方式如下：

1) 物料信息：

在關鍵工序設置采集點，采集該工序產品所裝配的關鍵物料的批次號、物料代號、供應商代號等信息。為了快速、準確的記錄物料批次信息，系統將采用條碼掃描技術來完成物料批次信息的記錄，操作員掃描產品條碼后，系統自動導入產品編號、訂單號、產品型號等信息，同時掃描物料條碼后，系統將自動記錄物料代號、物料供應商代號信息與產品編號關聯。系統將通過條碼掃描技術快速、準確的完成供應商物料批次信息的采集。

2) 人員信息：

系統設置工序與人員綁定，掃描產品條碼后系統自動保存當前工序人員與時間信息；

3) 方法

記錄關鍵工序的加工工藝、工裝選擇、操作規程以及相關工藝參數等；

4) 環境

記錄當時工作地的溫度、濕度、照明和清潔條件等；

5) 使用儀器設備

記錄關鍵工序機器設備、工夾具的精度和維護保養狀況等；

3.2.4  制造過程檢驗信息采集

制造過程檢驗信息為反應產品質量的關鍵信息，系統將在關鍵工序配置采集點采集檢驗信息，但采集過程中往往錄入的工作量較大，考慮到實際應用場景，系統將采用條碼掃描以及實現儀器接口等方式完成檢驗信息的采集。

采集信息包含：

Ø 半成品測試

Ø 老化測試

Ø 成品測試

Ø 出貨檢驗

Ø 不合格品處理

Ø ……

采集方式有：

1) 檢驗信息

掃描產品號條碼后，系統自動導入產品型號、訂單號、批次號等信息，檢驗人員只需要填寫數量，工序與不良設定關聯，檢驗員只需要錄入對應不良數量即可。

2) 產品關鍵檢測數據

可以對檢測設備展開集成，通過RS232、485通訊接口自動導入檢測數據，并關聯產品號進行匹配保存。

3.2.5  不合格品處理信息采集

當檢驗員發現不合格品時，檢驗人員可以在線填寫不合格處理單，并由相應權限人員填寫不合格品處理結論，通過在線完成不合格品的審理記錄。

3.3  質量管理

此模塊共包括質量標準管理、在線質量管理、離線質量管理和質量預測4種功能。質量標準管理就是發布、添加、修改判定工人生產質量的標準。在線質量管理通過獲取現場實時信息，經過系統運算，判斷是否符合標準的過程。離線質量管理是系統對終檢部門的檢測結果進行及時的收集和存儲，幫助用戶更加全面和及時地了解產品質量情況。同時引人了CPK指數(制作過程綜合能力指數)，通過這個指數可以更加直觀地反映出產品的質量情況，并對檢測手段不足的關鍵質量指標，建立數學模型，進行在線實時預測，以及對產品的質量進行預測，為相關質量指標的檢測提供軟手段。

針對貴公司的密煉區、半成品區、成型、硫化的質量全程進行管控。

3.4  追溯查詢應用場景說明

當發現產品質量異?；蛭锪腺|(zhì)量異常時，可快速展開正向、反向追溯查詢。

Ø 輸入產品編號或胎號，點擊“查詢”，系統后臺將根據發貨通知單以及生產訂單快速定位到產品信息，雙擊查詢結果可查看該產品的完整質量信息；

Ø 點擊鏈接可快速定位到對應PQC、FQC、OQC檢驗報告信息以及制造過程不合格處理結果；

Ø 切換頁簽快速定位到關鍵工序人員以及所使用儀器設備等5M1E信息；

Ø 切換頁簽快速定位到裝配的關鍵物料的批次號以及供應商；通過連接可快速查看該批次的IQC報告以及不合格品處理結論；雙擊胎號可快速實現反查該產品使用了哪些原材料中？

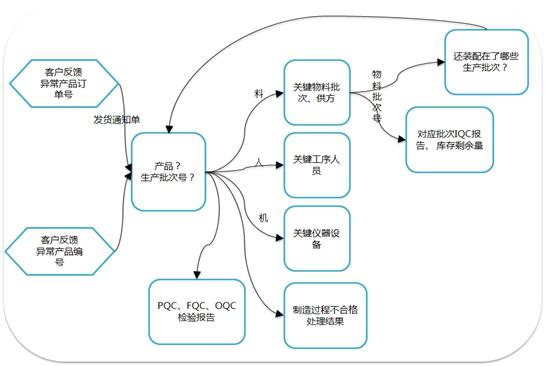

正向溯源應用場景示意圖

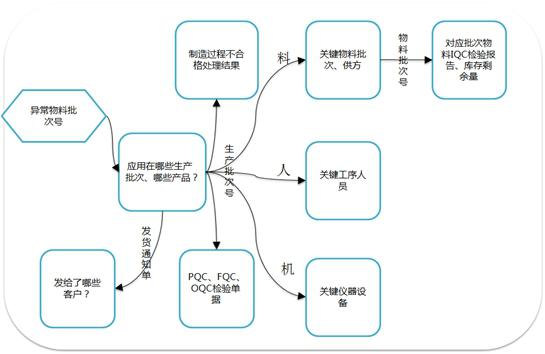

反向跟蹤應用場景示意圖

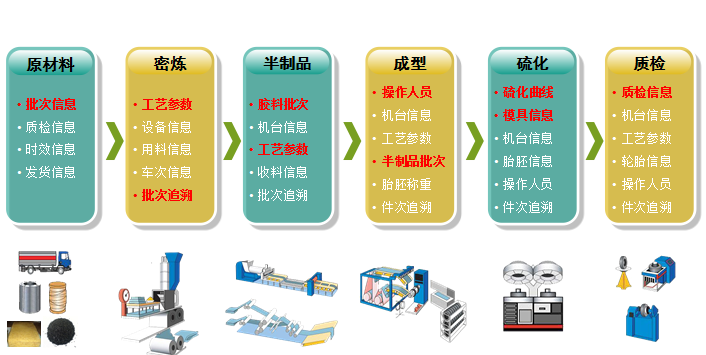

3.5   全流程的信息追溯



質量追溯可以完成原材料采購，密煉、半制品、成型、硫化、質檢等各個環節質量追溯。

四、 系統價值展望

通過質量追溯系統的導入，可以實現以下管理效益：

2 全面提升客戶對企業產品追溯保障能力信心；

2 實現產品追溯信息電子化，提供條碼等技術實現準確率提升；

2 節省產品檔案保存、歸檔時間；

2 構建企業產品質量檔案，實現實現追溯效率大幅度提升；

2 為質量異常改進提高準確追溯平臺支撐；

…
